DetailgetreueReproduktioneines Denkmals

Ungewöhnliche Aufgabe für das voxeljet Dienstleistungszentrum: Dort stand der Druck von rund 100 Sandformen mit Bauteilgrößen von bis zu 1,5 Kubikmetern auf dem Programm.

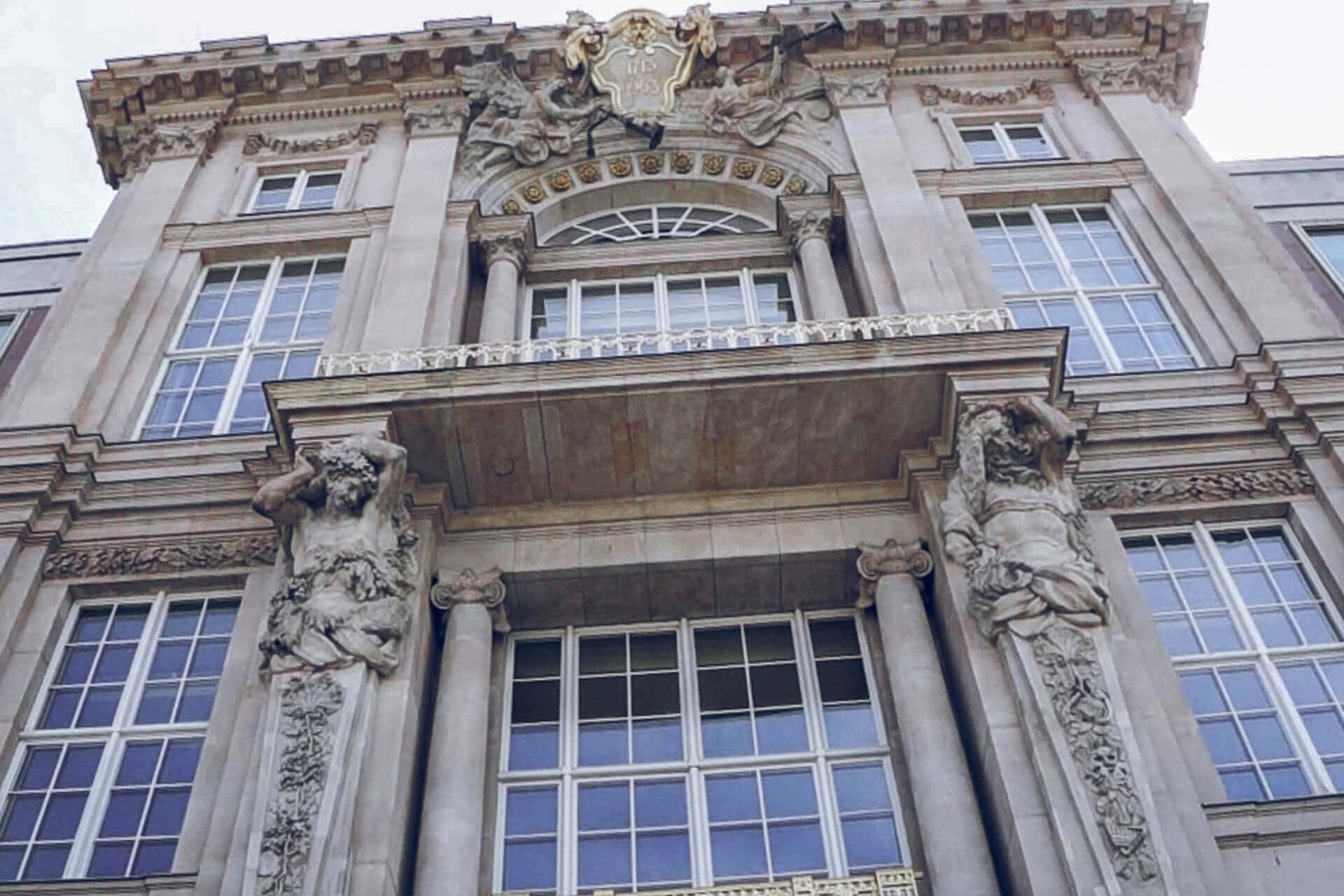

Der Großauftrag hat mit der Rekonstruktion des historischen Liebknecht-Portals zu tun – ein Projekt, das alles andere als alltäglich ist, denn künftig wird es das Portal in Berlin zweimal geben: zum einen als Original im ehemaligen Staatsratsgebäude der DDR, zum anderen als 1:1 Kopie im neu aufzubauenden Berliner Stadtschloss.

Die Idee hinter dem ungewöhnlichen Vorhaben: Man will Originalität und Denkmalswert des Staatsratsgebäudes erhalten, gleichzeitig aber nicht auf das Liebknecht-Portal im neuen Schloss verzichten – ein Vorhaben, das nur mit einer originalgetreuen Kopie zu realisieren ist.

Die Herausforderung bei dem Projekt bestand nun darin, eine exakte Vorlage für die Bildhauer anzufertigen, damit diese mit der Erstellung der Kopie beginnen konnten. Da das Original-Portal möglichst denkmalschonend behandelt werden sollte, kam die konventionelle Abformtechnik nicht in Frage. Stattdessen entschieden sich die Verantwortlichen für ein besonders innovatives Kopierverfahren: das berührungslose 3D-Scannen des Portals und den anschließenden physischen Aufbau im 3D-Sanddruckvefahren.

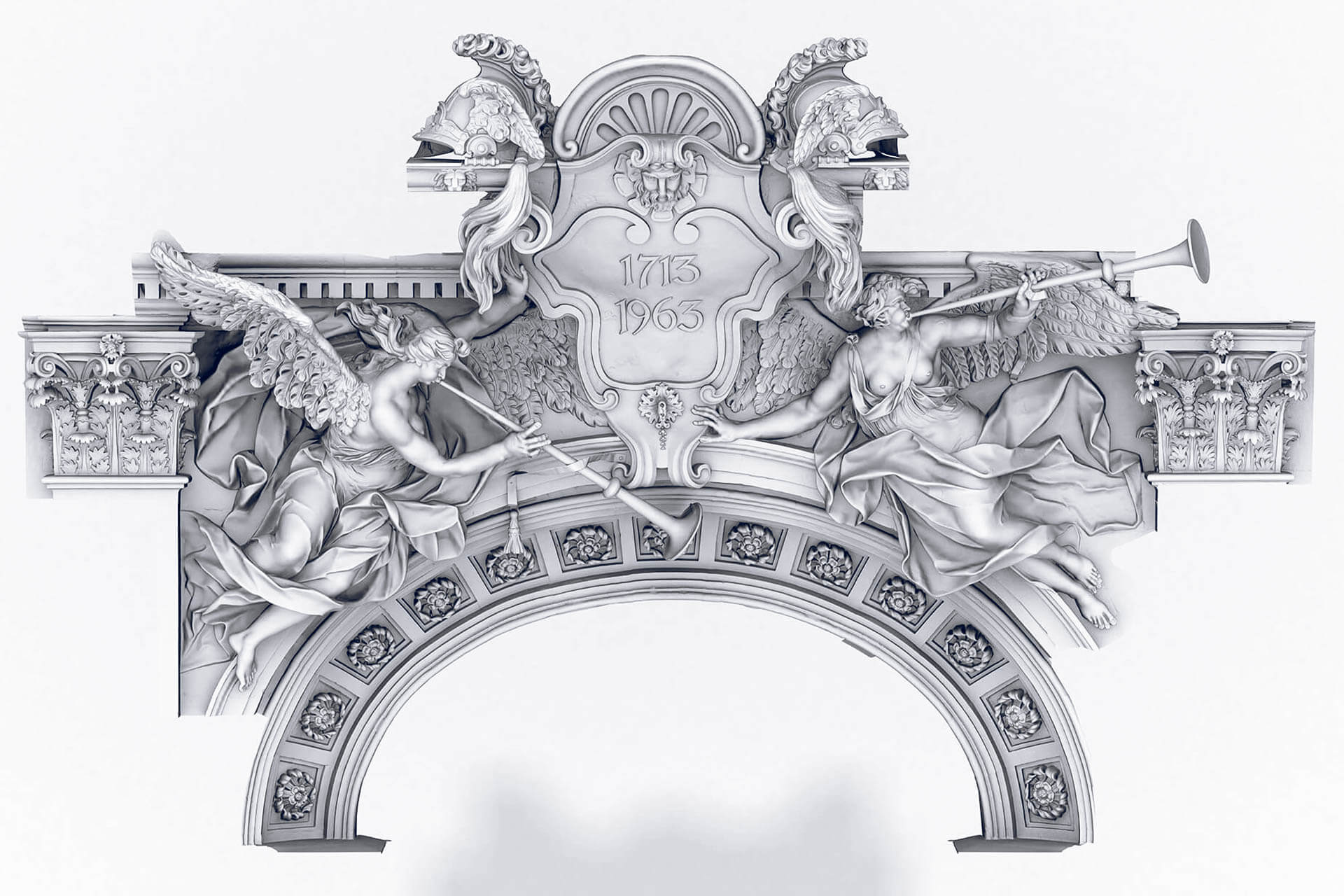

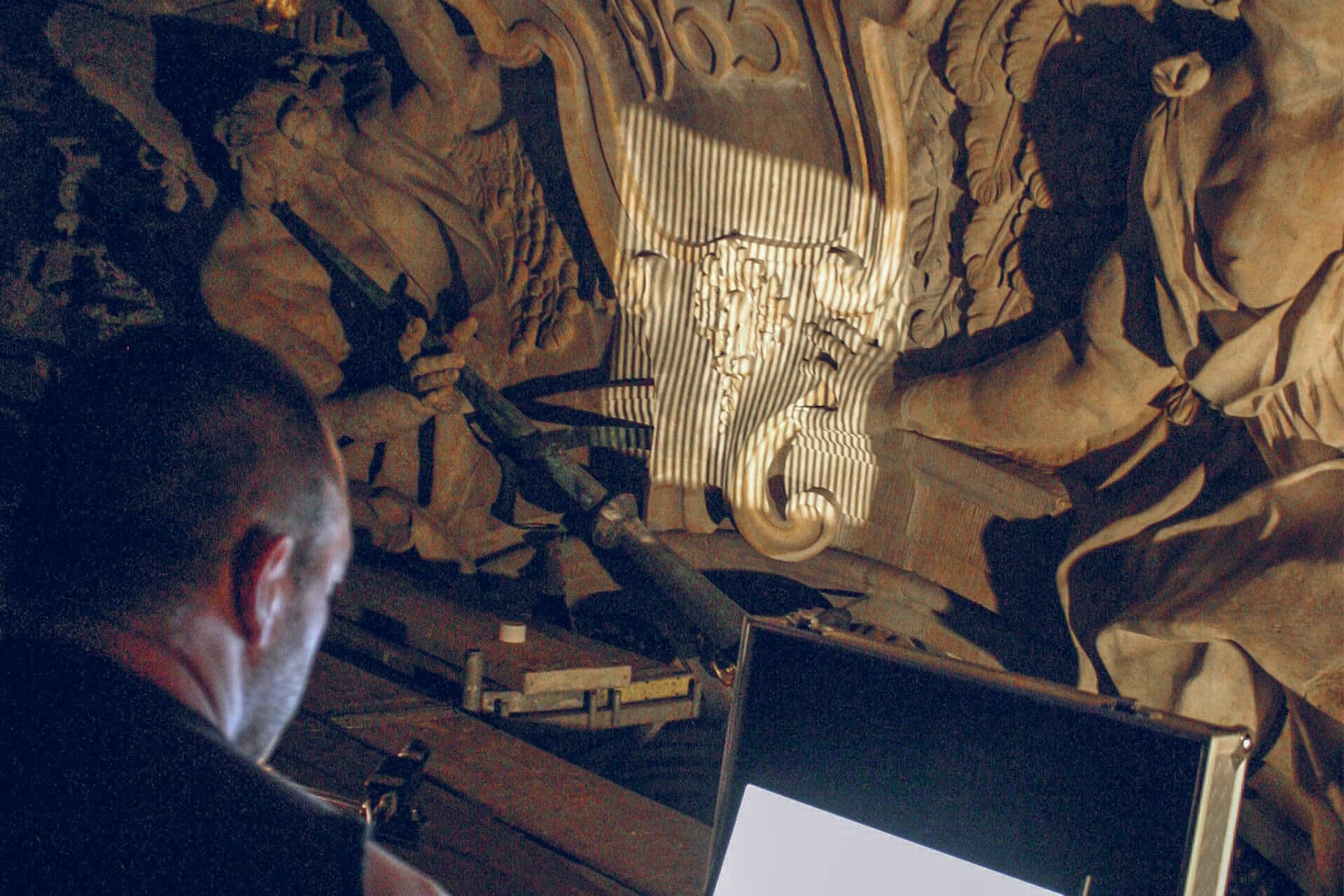

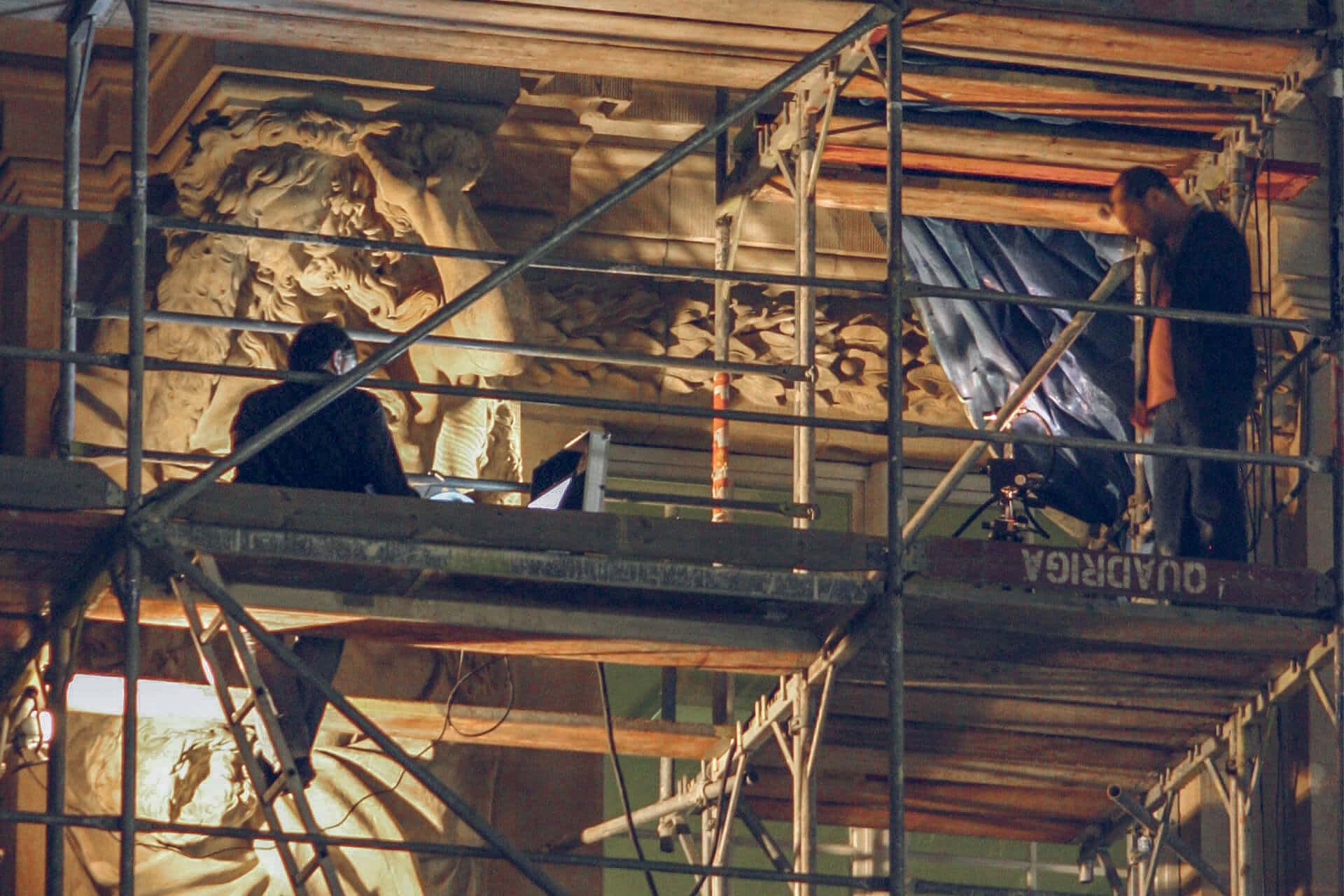

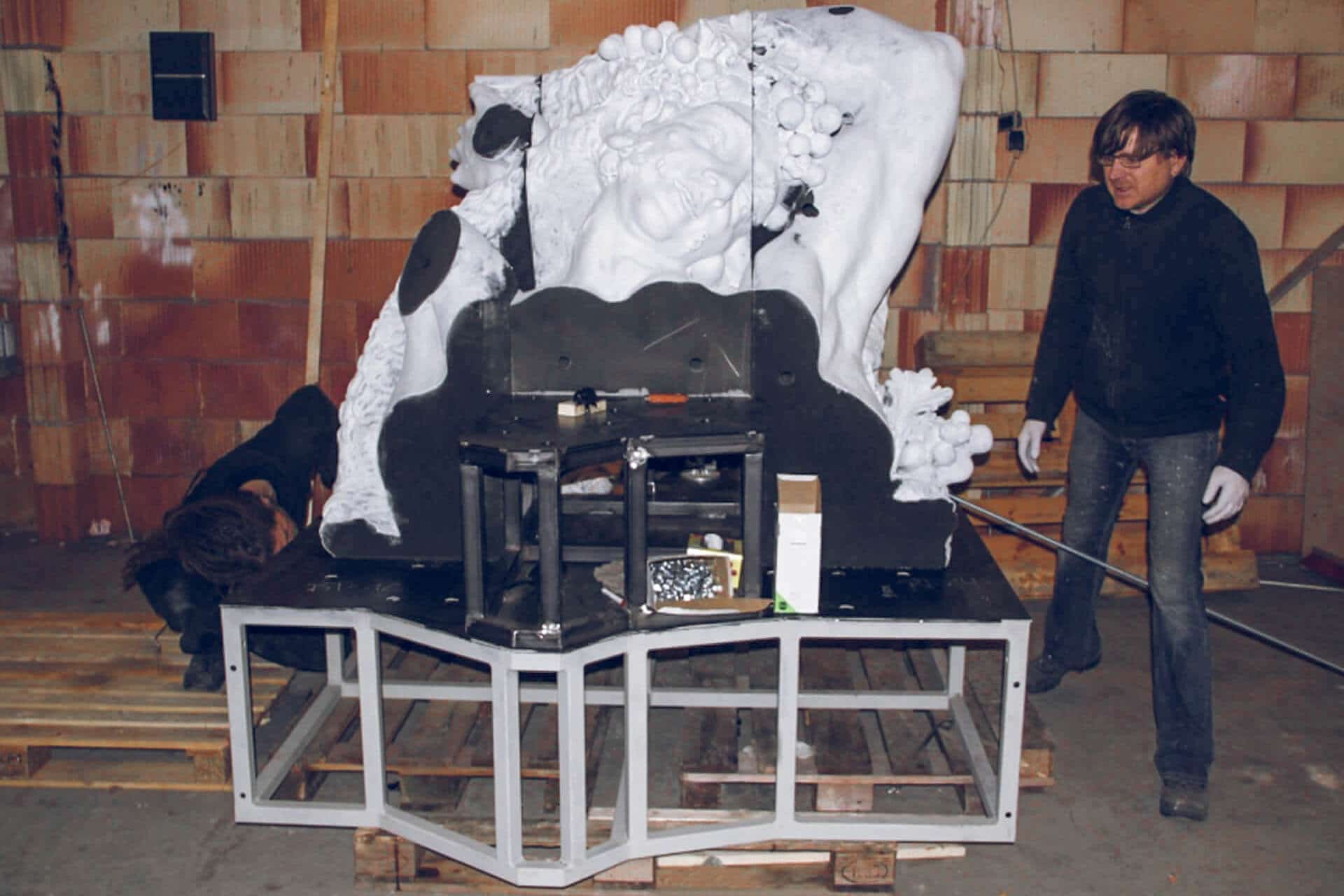

Mit den Berliner Scanspezialisten TrigonArt ist eines der führenden Unternehmen für solche Aufgabenstellungen direkt vor Ort ansässig. Das kompetente 3D-Vermessungsteam übernahm das dreidimensionale Scannen und erstellte aus den einzelnen Scanns ein hoch aufgelöstes Gesamtmodell des Portals. Zudem wurden bestimmte Bereiche wie die Hermen und Genien als einzelne 3D-Modelle freigestellt, virtuell in bis zu 60 Einzelteile geschnitten und für eine physische Fertigung aufbereitet. Unter Berücksichtigung des einzubringenden Stahlbaus, zur sicheren Befestigung der Einzelteile, stellten diese vorbereitenden Maßnahmen am virtuellen Modell eine sehr komplexe planerische Aufgabe dar.

Die anschließende Generierung der physischen Modelle im 3D-Druck war nun Aufgabe des voxeljet Dienstleistungszentrums in Augsburg. Dort zeigte sich nach Durchsicht der Daten, wie umfangreich und komplex der Druckjob ausfallen würde:

Das Resultat der innovativen Kopiererstellung hat die Erwartungen aller Beteiligten erfüllt. Die Kopie des historischen Portals ist geometrisch vom Original nicht zu unterscheiden. Druckqualität, Präzision und Detailreichtum der Sandformen sind aufgrund der hohen Performance des Großformat 3D-Druckers VX4000 über jeden Zweifel erhaben. Jetzt liegt es in den Händen der Bildhauer, die den 3D-Druck als Vorlage für ihre Arbeit benutzen, eine perfekte Kopie des Liebknecht-Portals in Sandstein zu meißeln.
