3D-Drucker VX1000 HSS für Polymere

Der VX1000 HSS 3D-Drucker ist der erste seiner Art. Ein Hochleistungs-3D-Drucksystem für die additive Fertigung von Polymeren. Geschaffen für den Dauereinsatz in der industriellen Produktion. Automatisierbar und hochproduktiv, stellt die VX1000 HSS eine wirtschaftlich sinnvolle Alternative zum konventionellen Kunststoff-Spritzguss dar.

Mit dem im Polymer-High-Speed-Sintering-Verfahren bidirektional arbeitenden Linehead-Druckkopf ist der VX1000 HSS 3D-Drucker in der Lage, das gesamte Baufeld in konkurrenzlos kurzer Zeit abzuarbeiten. Ein Tempo, das die Stückkosten von additiv hergestellten Polymerbauteilen deutlich senkt und selbst in der Massenfertigung den Kostenvergleich mit konventionellen Verfahren nicht scheuen muss. Speziell bei hochkomplexen Strukturen, schnellem Variantenwechsel oder Bauteilen mit Hinterschnitten.

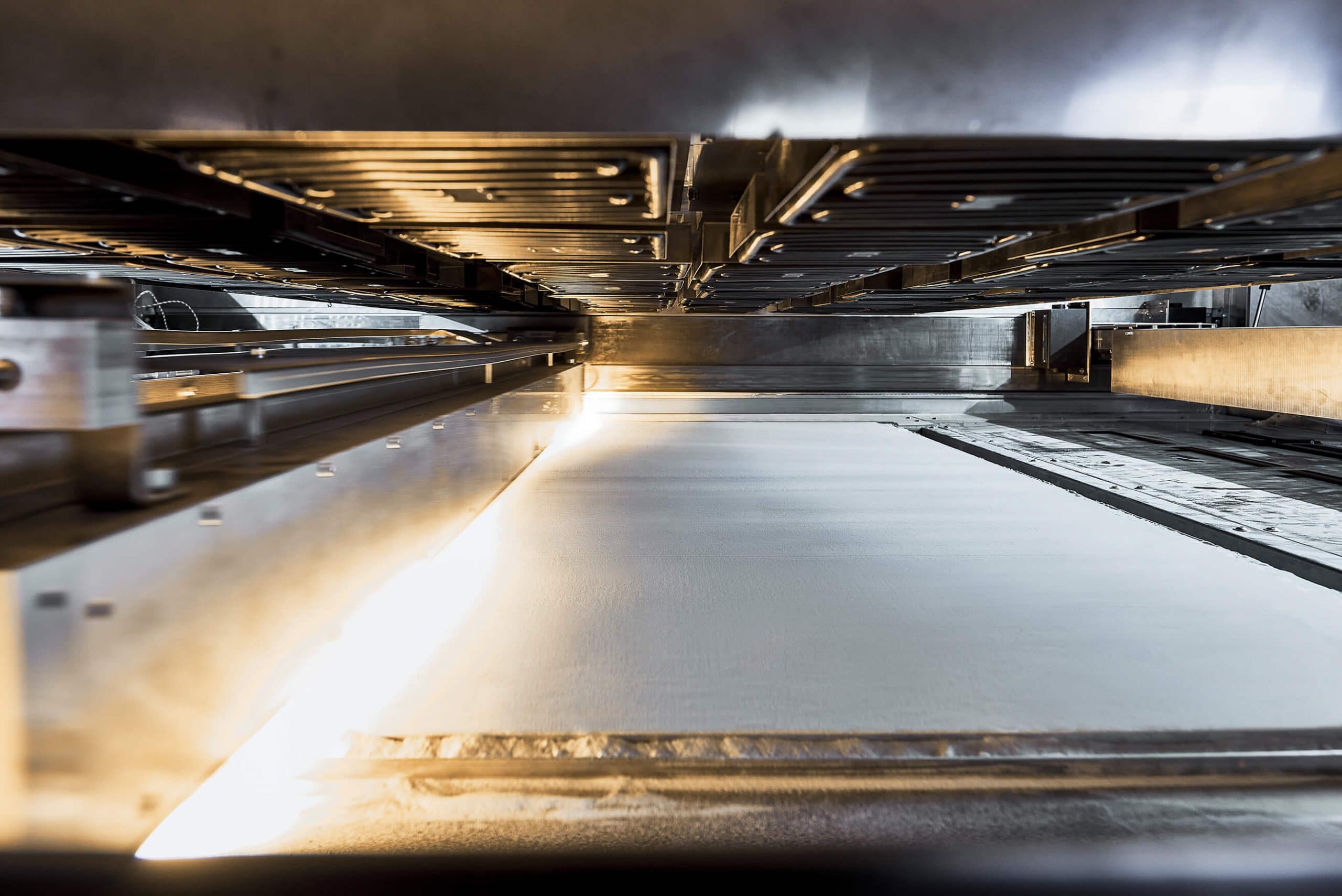

Hervorragende Reproduzierbarkeit bei hohen Stückzahlen. Mit dem VX1000 HSS 3D-Drucker betritt eine additive Fertigungsmaschine den Markt, die der 3D-Druck-Kunststoffindustrie ganz neue Spielräume in der Produktion eröffnet. Durch unvergleichliche Flexibilität bei hohem Output. Durch den Wegfall unnötiger Standzeiten beim Formenwechsel. Mit der Fähigkeit, selbst komplexeste Strukturen und Geometrien in einem Stück zu produzieren. Dabei erreicht die VX1000 HSS niedrige und durchweg konstante Schichtzeiten bei gleichbleibend beeindruckender Präzision, hoher Kantenschärfe sowie Oberflächenqualität. Und das auf einem Baufeld mit 1000 x 540 mm in Länge und Breite und bis zu 400 mm in der Höhe.

Solitär beeindruckend. Automatisiert eine Klasse für sich. Bereits alleinstehend beeindruckt der VX1000 HSS 3D-Drucker durch seine Geschwindigkeit. Vollautomatisiert ist sie bei geringstem Personalaufwand in der Lage nahezu unterbrechungsfrei mittlere und große Losgrößen extrem kosteneffizient in Serie zu produzieren. Je nach Aufgabenstellung kann die VX1000 HSS durch ein modulares Automationskonzept flexibel erweitert und optimal auf Ihre Bedürfnisse in der Produktion abstimmt werden.

Intelligent, vernetzt und digitalisiert. Der VX1000 HSS 3D-Drucker bietet ein Höchstmaß in puncto Nachverfolgbarkeit und Prozesssicherheit. Mit einer Vielzahl an Sensoren ausgestattet, ist er perfekt auf die Anforderungen in smarten Produktionsketten vorbereitet.

Kosteneffizient

Mit einer Jobbox-Dimension von 1000 x 540 x 400 mm (X-, Y-, Z-Achse) bietet die VX1000 HSS ein enormes Bauvolumen. Ganz egal, ob Sie sie für große oder viele kleine Bauteile einsetzen. Sie können den Bauraum einer Jobbox immer optimal ausnutzen, um die Kosten pro Bauteil zu senken.

Extrem materialtolerant.

Standardmäßig ist die VX1000 HSS für die Verarbeitung von PA12 ausgerüstet. Nach Qualifizierung können aber auch die meisten kundenspezifischen Polymere verarbeitet werden.

Integration leicht gemacht.

Mit einer modular gestalteten Post-Prozesskette kann das 3D-Drucksystem schnell in konventionelle und vernetzte Produktionsumgebungen integriert werden.

Geschaffen für den Dauereinsatz.

Die VX1000 HSS ist für den nachhaltig produktiven Einsatz in der Industrie ausgelegt. Als robustes 3D-Drucksystem ist sie für den Dauereinsatz im industriellen Mehrschichtbetrieb konstruiert.

Maximaler Output, minimale Kosten.

Dank ihres Bauvolumens von bis zu 216 Litern ist der VX1000 HSS 3D-Drucker bereits solitär eine ökonomisch ideale Wahl bei kleinen und mittleren Losgrößen. Automatisiert ist er die kosteneffiziente Option für die Massenproduktion von komplexen Kunststoffteilen.

Sicher in der Planung und Produktion.

Modernste Sensorik gewährleistet fest planbare Wartungszeiten. Eine intelligente Prozessüberwachung vermeidet Fehlerquellen und kostenintensive Fehlteile.

Einsatzgebiete der VX1000 HSS

Geschaffen für die effiziente automatisierte Serienfertigung von anspruchsvollen Polymerbauteilen im industriellen Maßstab. Als Solitär zeigt die VX1000 HSS aber ihre wirtschaftlichen Qualitäten bereits bei kleineren Losgrößen, sowie den Prototypen- und dem Ersatzteilbau on demand.

Serie im industriellen Maßstab

Die additive Fertigung in der Serienproduktion der Kunststoffindustrie zu etablieren – dafür wurde die VX1000 HSS geschaffen. Großvolumiger Bauraum, robuste Technik für den Dauerbetrieb, 3D-Drucktechnologie für höchste Produktionsgeschwindigkeit. Der VX1000 HSS 3D-Drucker ermöglicht die kosteneffiziente Produktion von Kunststoffbauteilen, die sich über konventionellen Spritzguss kaum – oder nicht wirtschaftlich – im industriellen Maßstab herstellen lassen. Ohne Limits – rund um die Uhr.

Kleine und mittlere Losgrößen

Flexibel Kleinserien produzieren oder kurzfristig Produktionsspitzen abfangen. Bei Bauteilen, bei denen sich die Konstruktion eines Werkzeuges nicht lohnt, bietet die VX1000 HSS kostengünstig Abhilfe. Wenn Zeit zum wirtschaftlichen Erfolg beiträgt, zum Beispiel bei Produktionsengpässen oder kurzfristigen Sonderserien, meistert die VX1000 HSS mit ihrer hohen Performance mittlere Losgrößen spielend. Rund und um die Uhr, am laufenden Band.

Prototypenbau

Von der Stützstruktur befreit, lässt sich im Polymer-High-Speed-Sintering-Verfahren der maximale Bauraum der VX1000 HSS für Bauteile nutzen. Optimal, um beispielsweise die Charakteristika verschiedener Designiterationen in einem einzigen Druckjob zu fertigen und dann sofort im Vergleich zu testen.

Die VX1000 HSS ist geeignet für:

75% Prototyping

80% Kleinserien

95% Serienproduktion

Flexibel in der Produktion

Schneller, variantenreicher – ohne hohe Vorlaufkosten. 3D-Druck im Polymer High Speed Sintering Verfahren bietet der Industrie in allen Bereichen, in denen Geschwindigkeit und Flexibilität gefordert wird, entscheidende Wettbewerbsvorteile.

Time to market – Durch verkürzte Entwicklungs- und Produktionszeiten in Design und Funktion führen Sie ihre Produkte deutlich schneller zur Marktreife.

Geometrische Freiheit – Die additive Produktion hebt die fertigungstechnischen Limitierungen konventioneller Verfahren auf. Druckbar ist, was konstruktiv denkbar ist. Für Produkte die leichter, effizienter sind oder schlicht die Grenzen des bisher Machbaren sprengen.

Produktions-Skalierung – Sind kleinere Polymer-Bauteile oder niedrigere Stückzahlen gefragt, können Sie die Produktion innerhalb der voxeljet VX-Serie ganz einfach auf andere, kleinere Systeme der voxeljet VX-Serie verlagern. Oder zu Stoßzeiten auf die On-Demand Dienstleistung von voxeljet zurückgreifen, um Produktionsengpässe zu vermeiden.

Polymer High Speed Sintering

Das Polymer-High-Speed-Sintering-Verfahren ist ein 3D-Druckverfahren, bei dem in dünnen Schichten aufgetragenes Pulvermaterial selektiv mit einer Tinte benetzt und mittels Energieeintrag verschmolzen wird.

Aufbereitung CAD Daten

Im Polymer High Speed Sintering-Verfahren zerlegt die Drucksoftware die in den CAD-Daten definierte Form in tausende dünne Schichten, aus denen sich die Form zusammensetzt. Selbst komplexe bionische Innenstrukturen oder ineinander berührungsfrei verkettete Produkte können in diesem Verfahren hergestellt werden.

3D-Polymer-Druck

Der Beschichter appliziert haarfeine Schichten Pulvermaterial auf der Bauplattform, die anschließend selektiv vom Druckkopf mit einer Infrarotlicht absorbierenden Tinte benetzt wird. Durch die Bestrahlung des Layers mit Infrarotlicht verschmelzen die mit Tinte eingefärbten Bauteilpartien, während das ungefärbte Pulver lose bleibt. Diese Schritte wiederholen sich, bis das Bauteil aufgebaut ist. In der Praxis werden meist mehrere Bauteile in einer einzigen Jobbox produziert, um höchste Effizienz in der Produktion zu erreichen.

Entpacken und Finish

Nach dem Druckprozess werden die gedruckten Bauteile von ungebundenem Druckmaterial befreit und für die Weiterverarbeitung vorbereitet. voxeljet Materialien sind dabei ressourcenfreundlich und ungebundene Pulverreste können, je nach Material, in den Produktionskreislauf wieder eingespeist werden.

Die höhere Produktivität der VX1000 HSS in Verbindung mit einer im Vergleich zu SLS-Systemen geringeren Pulver-Refresh-Rate verschafft FKM entscheidende wirtschaftliche Vorteile und ermöglicht es uns, eine Vielzahl von Teilen in einem Auftrag mit maximaler Flexibilität zu drucken.

Jürgen Blöcher, GeschäftsführerFKM Sintertechnik GmbH

FKM Sintertechnik GmbH

Technische Daten

Ausgestattet mit 216 Liter Bauvolumen und ihrer innovativen Beschichtungs- und Druckkopftechnologie erfüllt die VX1000 HSS alle Anforderungen an ein leistungsstarkes Produktionsmedium in der Massenfertigung von Polymerbauteilen.

Verfahren:
voxeljet Polymer High Speed Binder Jetting Verfahren

Auflösung:
Bis zu 360 dpi

Bauvolumen:
216 Liter pro Job

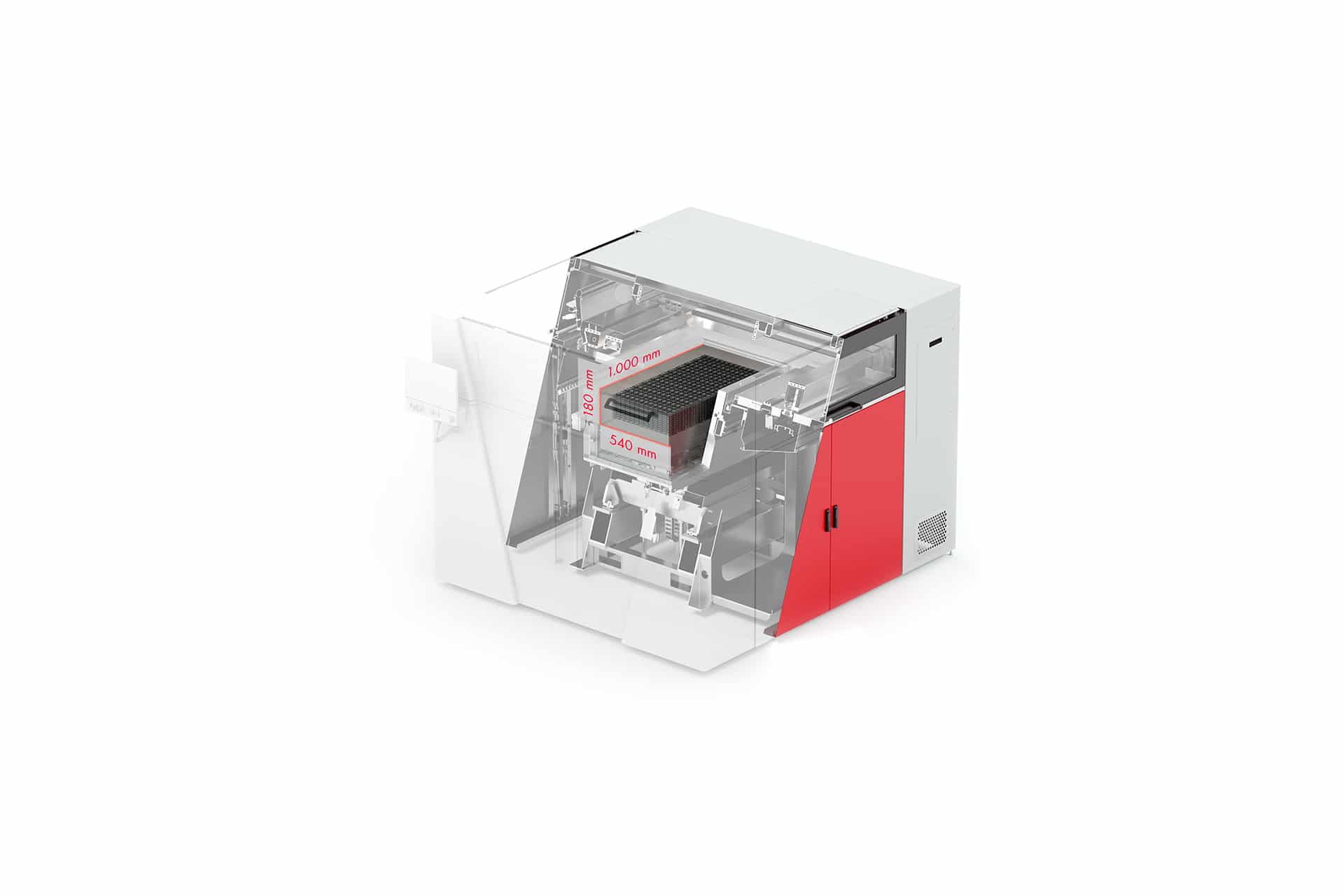

Jobboxmaße:
Höhe 400 mm*, Länge 1.000 mm, Breite 540 mm (*Abhängig vom verwendeten Material können die Qualität des Pulvers und seine Wiederverwertbarkeit variieren, sodass geringere Bauhöhen empfohlen werden können)

3D-Automation in Excellence Cooperation

Die VX1000 HSS schöpft das volle Potenzial im Zusammenspiel mit integrierten Automationsprozessen, Entpack- und Finishprozessen aus. Dabei ist uns bewusst, dass jede Produktionsumgebung besonders ist und ein spezifisches auf die Branche zugeschnittenes Automationskonzept benötigt. Um Ihnen die bestmögliche Lösung für Ihre Produktion zu bieten, haben wir uns mit den besten der Automationsexperten in den unterschiedlichsten Branchen zusammengeschlossen, um Ihnen mit hohem Fachwissen für Ihre Prozesse die optimalen Nachbearbeitungs- und Automationsinstrumente maßgeschneidert anzubieten. Eine Kooperation der Besten – zur nachhaltigen Optimierung Ihrer Produktion.

VX1000 HSS Expert Talk

In diesem Workshop werden wir den Kopf des voxeljet HSS-Teams befragen und über unser VX1000 HSS für den seriellen 3D-Polymerdruck im Detail sprechen.

Aufzeichnung ansehen

Prozesse
Unser Prozess Polymer High Speed Sintering (HSS) ist optimal für die additive Fertigung von Kunststoffbauteilen in Spritzguss-Serienqualität.

Materialien
Mit unseren Kunststoffprozessen lassen sich standardmäßig Polyamid 12 verdrucken und auf Anfrage weitere Polymere wie PP, TPU, PEBA und EVA.

Nachbearbeitung
Je nach Bedarf können Bauteile im Nachgang gefärbt oder gestrahlt werden.
